Döner Simetrik Parça

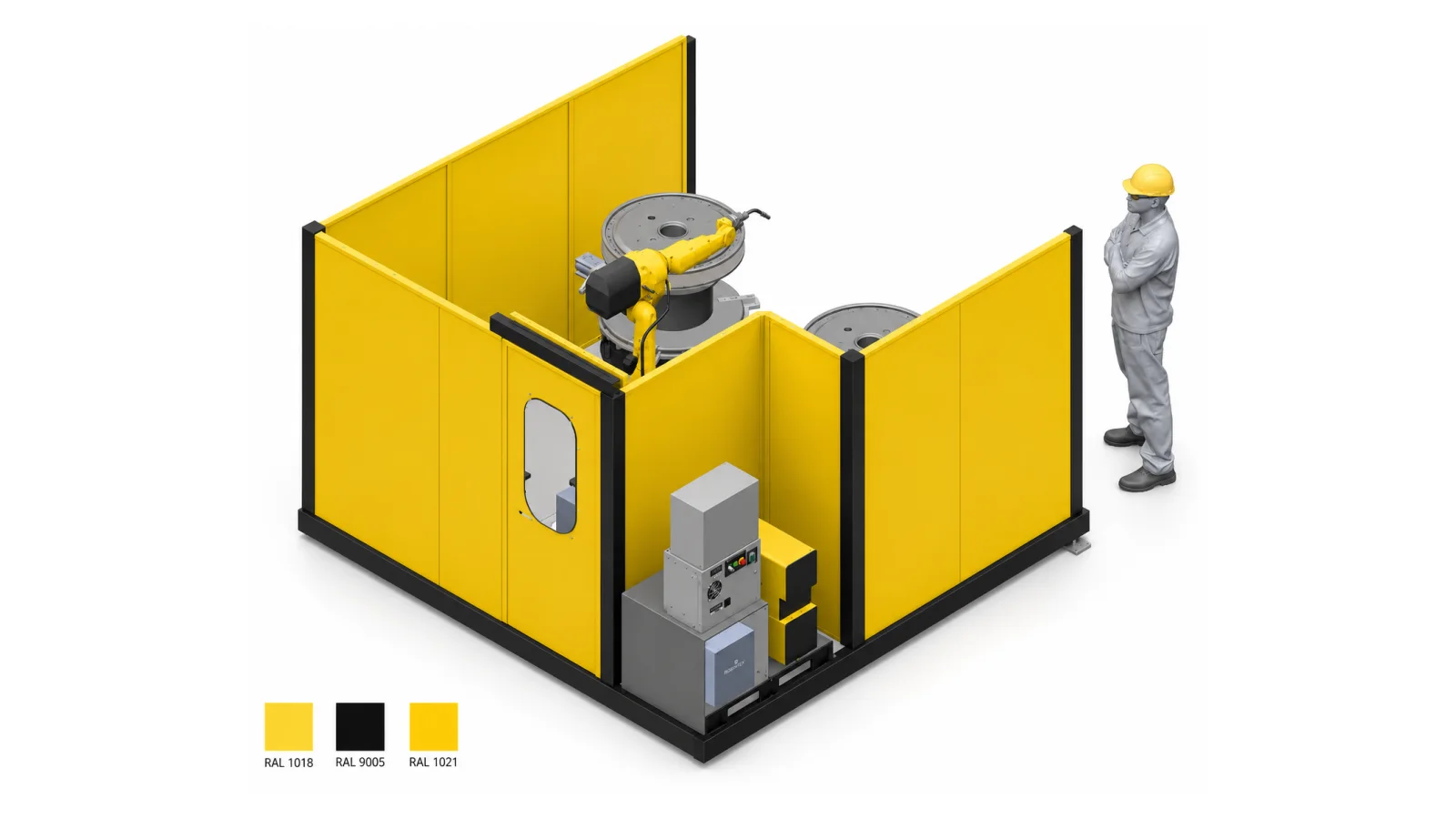

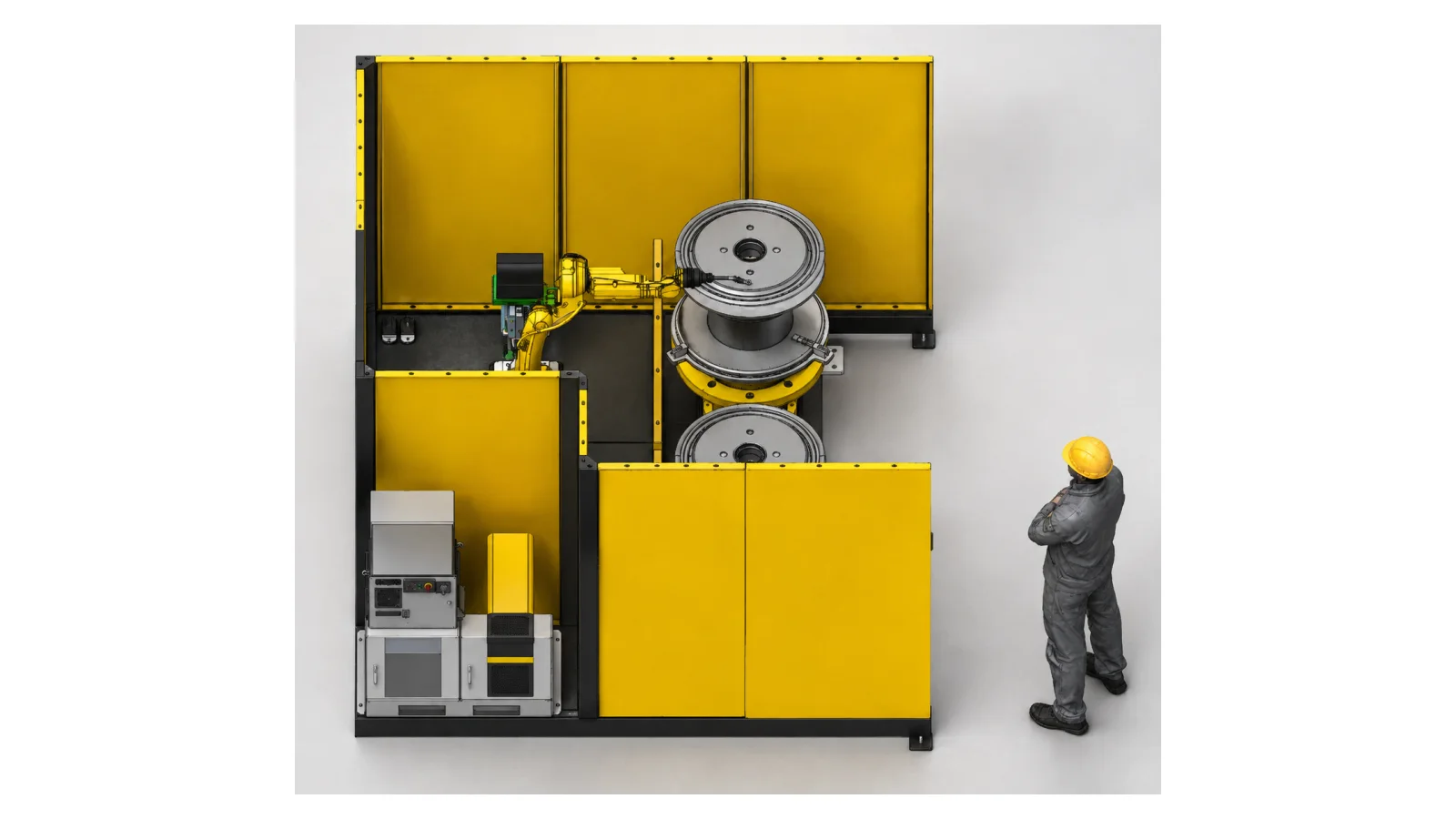

Çift Döner Tablalı Makara Kaynak Hücresi
Ø560–800 mm kablo makaralarında yan duvar ve gövde birleştirme kaynakları tek hücrede; iki döner tabla sayesinde robot beklemez.
- Ürün Çapı
- Ø560 / 630 / 800 mm
- Ürün Boyu
- 400 – 570 mm
- Pozisyoner
- 2 × döner tabla, 500 kg
- Proses
- MIG/MAG puls
Sistem Özeti
Sistem ne yapar?
Döner simetrik bir parçada dikiş çevreseldir ve kesintiye uğramamalıdır. Parçayı sabit tutup robotu çevresinde dolaştırmak hem erişim hem çevrim açısından verimsizdir.

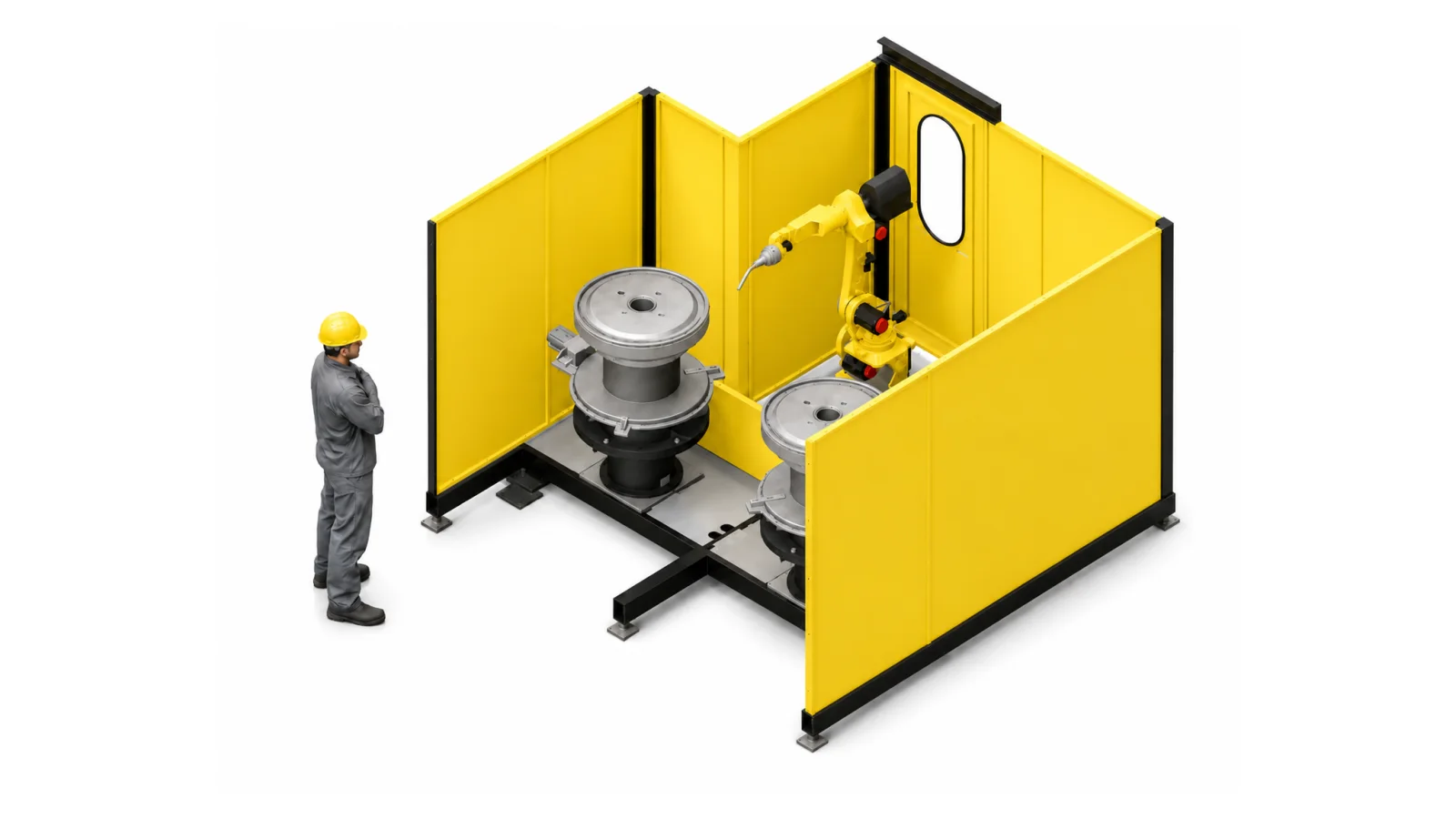

Bu hücrede 500 kg kapasiteli tek eksen pozisyonerler robotla senkron döner: makara dönerken robot sabit kalır ve çevresel dikiş kesilmeden tamamlanır.

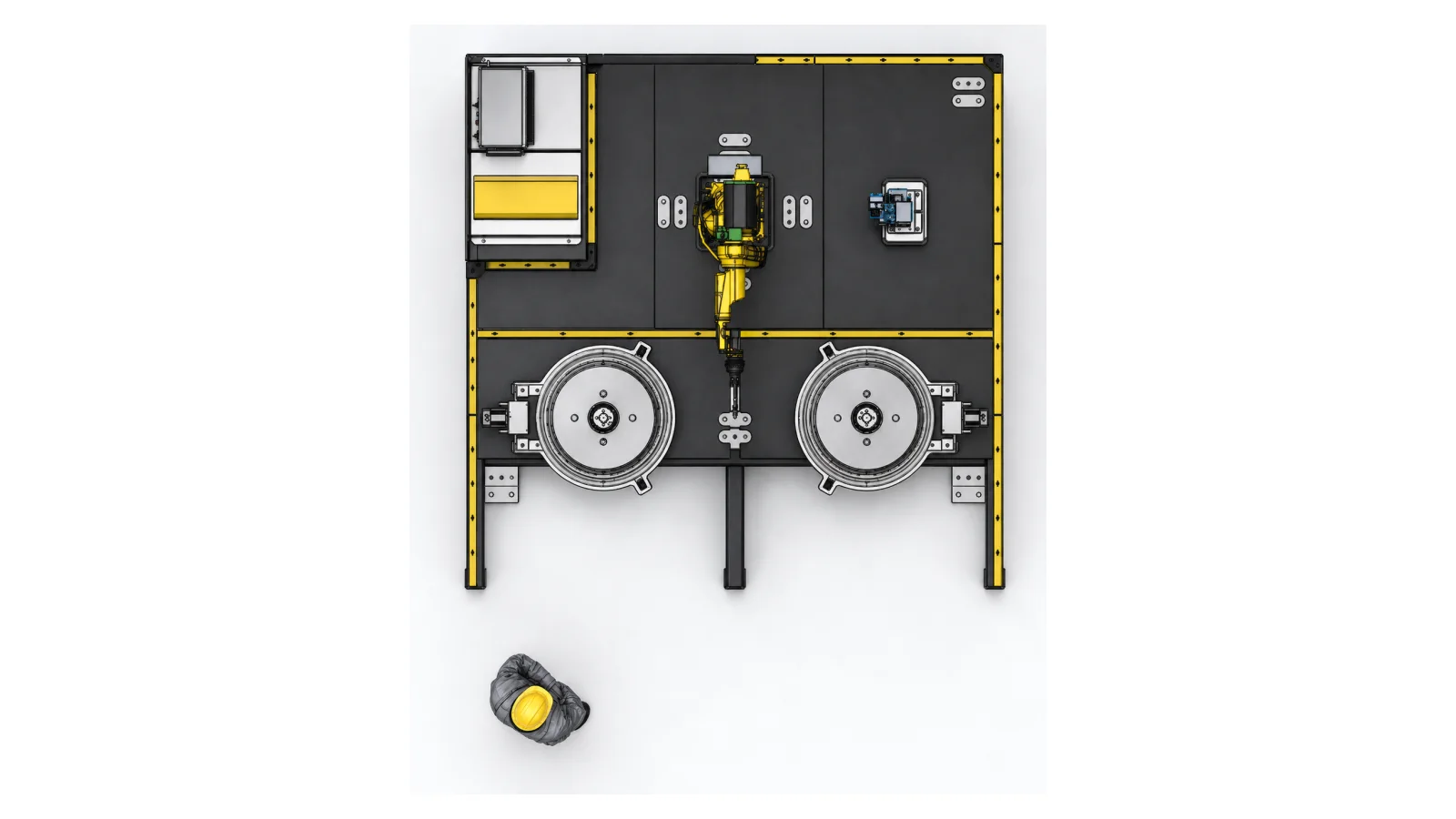

İki istasyonlu düzen çevrim süresini de çözer; robot bir makarayı kaynatırken operatör diğerini yükler. Ø560, 630 ve 800 mm çaplı, 400–570 mm boyundaki makara ailesinin tamamı tek programla yönetilir.
Öne Çıkanlar
Bu sistemi ayıran ne?
- İki istasyonlu dönüşümlü çalışma
- Robotla senkron dönen 500 kg tablalar
- Ürün ailesinin tamamı tek programda
- Darbeli proses ile kararlı ark
Uygulama Alanları
Bu sistem nerede kullanılır?
- 01 Kablo ve tel makaraları
- 02 Döner simetrik gövde-flanş birleşimleri
- 03 Çevresel dikişli seri parçalar
İlgili Sektörler
Parçanızı gönderin, numune kaynak testiyle başlayalım.
Mühendislik ekibimiz fizibiliteyle döner.
