9 m Gantry

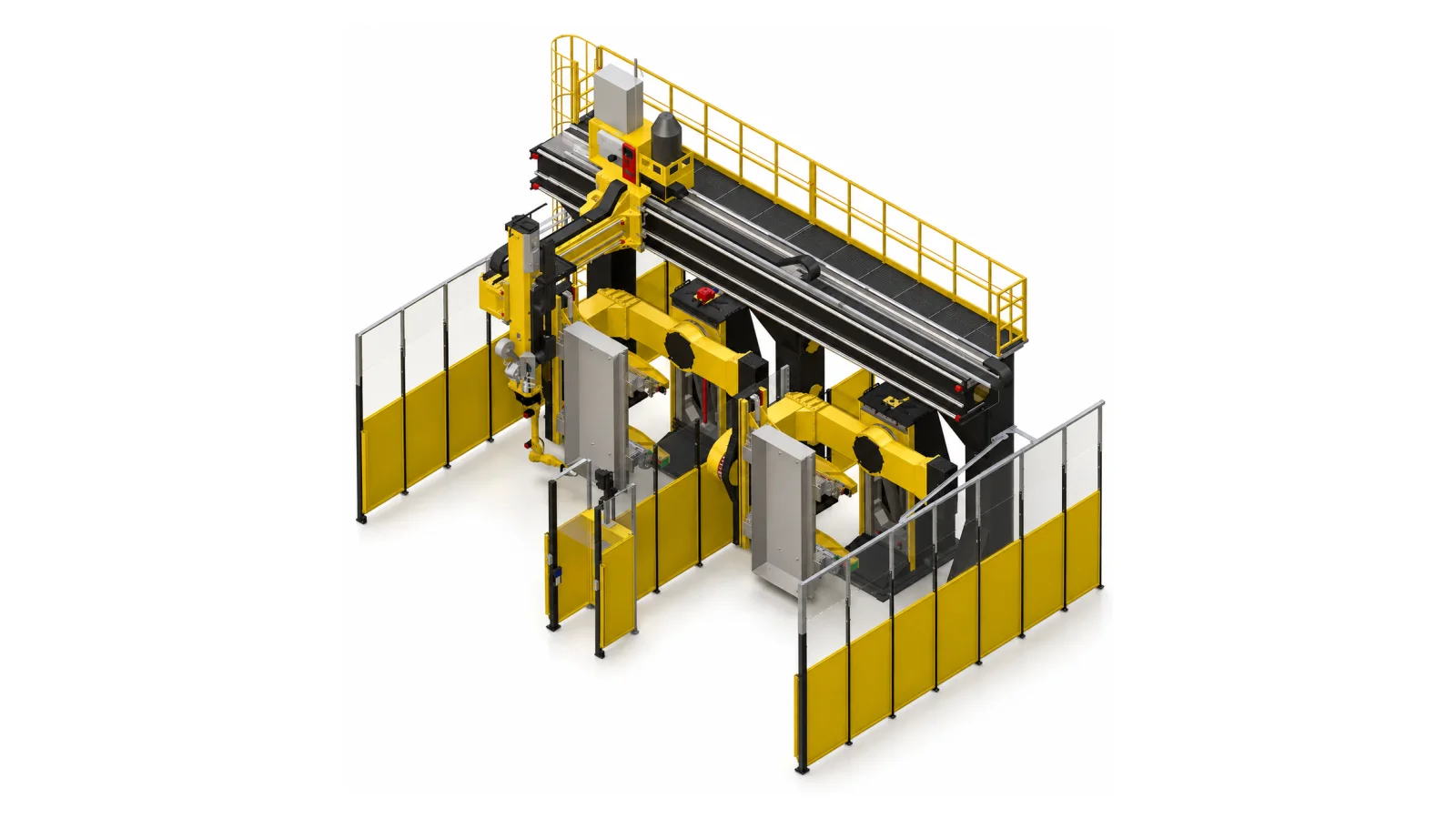

Ters Robotlu Gantry Tava Kaynak Sistemi
3.000 × 1.800 × 400 mm ölçüye kadar tavalarda iç ve dış dikişlerin tamamına erişim; iki L tipi pozisyoner dönüşümlü çalışır.
- Gantry Stroku
- X 9 m · Y 2 m · Z 2 m
- Pozisyoner
- 2 × iki eksen L tipi, 2.000 kg
- Maksimum Parça
- 3.000 × 1.800 × 400 mm
- Dokümantasyon
- CE öz beyan paketi dahil
Sistem Özeti
Sistem ne yapar?
Tava kutu biçimlidir: dikişlerin bir kısmı dışta, bir kısmı iç köşelerdedir. Tek noktadan çalışan bir robot bunların hepsine ulaşamaz.
Ters robotlu gantry X ekseninde 9 metre, Y ve Z eksenlerinde 2'şer metre hareket ederek tavanın iç-dış bütün dikişlerine erişir. İki adet 2.000 kg L tipi pozisyoner dönüşümlü çalışır: bir istasyonda kaynak sürerken diğerinde yükleme yapılır, robot beklemez.
Programlama tarafında parametrik ve offline yöntem birlikte kullanılır; ölçü değiştiğinde program yeniden yazılmaz, CAD modelinden türetilir.
Öne Çıkanlar
Bu sistemi ayıran ne?
- Ters robotlu gantry ile iç köşe erişimi
- İki istasyon dönüşümlü çalışma
- Universal flanşlı L tipi pozisyoner
- Parametrik + offline programlama
Uygulama Alanları
Bu sistem nerede kullanılır?
- 01 Trafo tavaları
- 02 Kutu biçimli sac konstrüksiyon
- 03 Çok tipli ürün aileleri
İlgili Sektörler
Parçanızı gönderin, numune kaynak testiyle başlayalım.
Mühendislik ekibimiz fizibiliteyle döner.
